Produktbeskrivning:
1. Maskinintroduktion
一,sammanfatta
I. Processinstruktion
Polering av den yttre cirkeln på arbetsstyckets yta. Processintroduktion: polera det färdiga röret avskaladmaterial för att förbättra arbetsstyckets ytkvalitet..
II. Utrustningsparametrar och strukturbeskrivning
2.1 Utrustningsbeskrivning

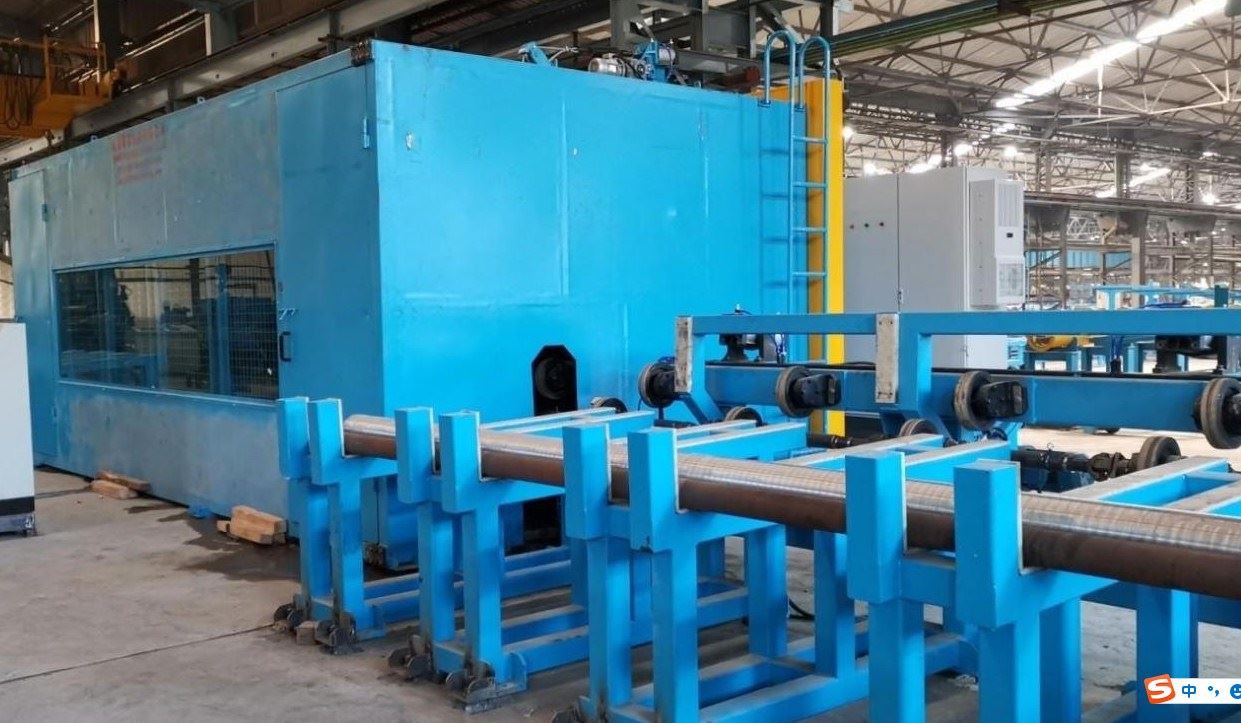

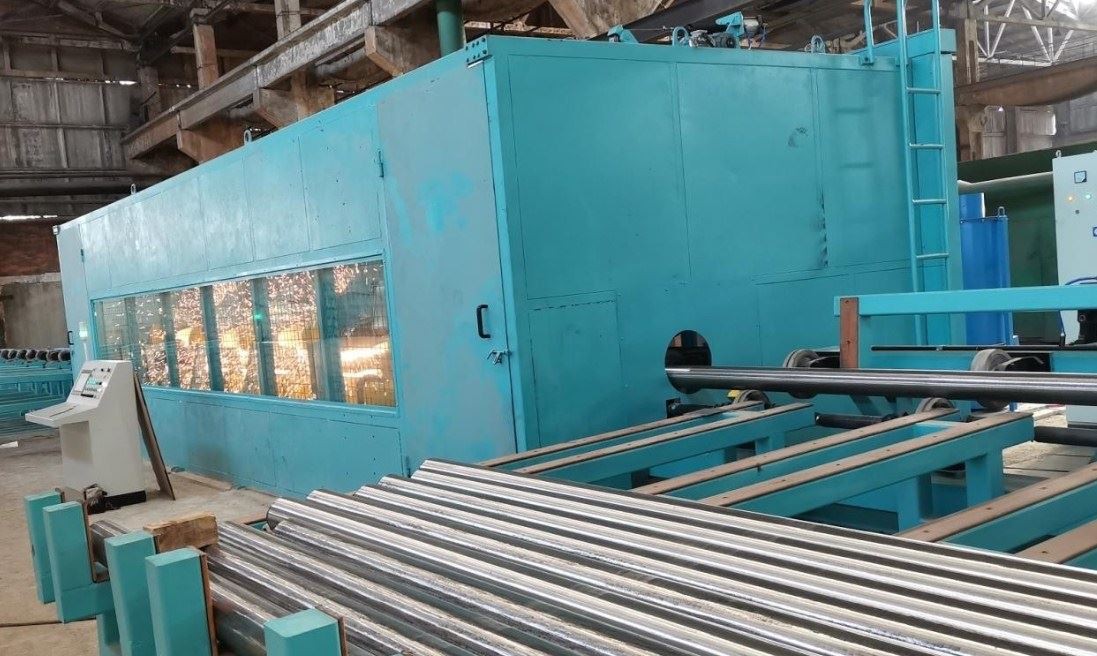

HG2M5010WA-5Bfem-huvudeexterntcylindriskabrasivbeltgrinder äretttyp Utrustningutvecklad avYantai Haige International TradingCo., Ltd., för slipning avyttre cylindriskyta av stålrör. Verktygsmaskinen består huvudsakligen av fem grupper avslipande bältesliphuvudenhet,stödhjulmekanism, drivtryckande hjulmontering, automatiskläser inmekanism, automatiskavlastningmekanism, övergripande skärm, kylcirkulationssystem, luftkretssystem, elektriskt styrsystem, etc.gspolningsprocess för utrustningen: Arbetsstyckena är ordnade på lastbordet,överfördav lastmekanismen på sidan avstödhjuloch drivs av den roterandetryckhjuloch skicka arbetsstycketstill slipzonen, där de passerar genom de 5 sliphuvudena för slipband i tur och ordningoch slutföra slipningen, När allaarbetsstycken kommer in i avlastningsområdets stödhjul, arbetsstyckena överförs till avlastningskonsolen genom avlastningsmekanismen och avslutar slipningen.När arbetsstyckediametern är annorlunda,justera utrymmet för stödhjulet genom stängning och öppning av stödhjulet för att passadearbetsstycken med olika diametrar.
2. Huvudparametrar:
2.2 Huvudparametrar för utrustningen
1 Specifikation avslipande bälte: |
3480×150 mm (omkrets × bredd)
|
2 slipande bältegranularitet: | 60 # ~400 # (valfritt)
|
3.Diameterområde för bearbetningarbetsstycke: |
20~100mm |
4.Längdområde för bearbetningarbetsstycke: |
3,000 ~ 7,000 m m |
5.Arbetsstyckets material:
| rostfritt stål,kolstål,legerat stål
|
6.Tillåten bockning av arbetsstycket: | 3/ 1000 mm |
7.Ytråhet hos den färdiga produkten före slipning:
|
skalad yta（Ra Mindre än eller lika med 6,3μ m)
|
8.Ytjämnhet efter slipning: | Ra Mindre än eller lika med 0.8μm |
9.Enstaka arbetsstyckes vikt:
|
Mindre än eller lika med500kg |
10.Slipningsmetod:
|
Våtslipning
|
11.Sliptillägg:
| Mindre än eller lika med 0,2 mm
|
12.Specifikation avslipande bältekontakthjul:
| Φ 400×150 mm(diameter x bredd)
|
13. Linjär hastighet för slipband:
| 30m/s |
14. Specifikationen för stödhjulet:
|
φ 150×50 mm（nylonhjul）
|
15.Rotationshastigheten förtryckhjul:
|
20-80 r/min（Justerbar frekvens)
|
16. Specifikationen för presshjulet
|
φ220*150
|
17.Axiell matningshastighet för arbetsstycket:
|
0.5-4.0m/min (steglös hastighetsvariation)
|
18.Sliphuvudets motorkraft
|
15kw (5 set)
|
19.Motorkraften som drivs av tryckhjulet
|
1,1 kw (8 set)
|
20.De stödhjulrör sig synkront för att justera motoreffekten:
| 0.75 kw(2set)
|
21. Sliphuvudet lyftande svarvverktyg justering motoreffekt
|
0.25kw*5set
|
22.Motoreffekt för avloppspump:
|
1,1KW |
23.Strömförsörjning:
|
AC 3-fas 380v 50Hz Input effekt:100kw
|
24.Gaskälla:
|
{{0}}.4MPa~0.6Mpa 0.3M³/ h
|
25.Motoreffekt för dimdämpare: |
7.5KW (1set) Luftmängd: ≈6150m3/h |
25.Övergripande mått på verktygsmaskinen:
|
22000×4000×3000 mm (Längd×Bredd×Höjd) |
26. Verktygsmaskinens vikt:
|
32T (Ta referens) |
5. Packning och leverans:
vi har mycket erfarenhet av att exportera transportförpackningar. Med flera skyddsåtgärder:
6. Företagsprofil:
Yantai Haige International Trading Co., Ltd., är ett aktiebolag som är engagerat i att exportera produkter såsom maskiner, pumpar och delar etc. tillverkade i Kina till marknaderna utomlands, som ligger i Laishan-distriktet, Yantai City, Shandong-provinsen, Kina. Vårt företag är baserat på tillverkningsanläggningen Yantai Haige Machine Tools Co., Ltd och Yantai Hangjian Refined Special Steel Equipment Co., Ltd. som fokuserar på tillverkning av många typer av metallbearbetningsutrustning. Arean av fabriken är cirka 10 000 kvadratmeter. Det finns hundra sextio personal som arbetar i fabriken, inklusive 14 staber med fokus på FoU.
Vi har exporterat olika produkter som mestadels är maskiner och maskindelar till många länder. Vi kan ge snabb utomeuropeisk service. Vi är exklusiv agent för Yantai Volm Vacuum Technology Co., Ltd., som fokuserar på tillverkning av olika vakuumpumpar, vi representerar deras verksamhet på internationella marknader. Vi är också utsedda att vara den enda försäljningsagenten för Shandong Gexin machinery manufacturing Co. , Ltd. för deras rotationsgjutningsprodukter och maskin. Vi fokuserar på kvaliteten på de produkter vi säljer, vi välkomnar dig till vår anläggning och hoppas att få nöjet att ge dig de perfekta produkterna och bästa tjänsterna.
7. Kundbesök:
8. Utställning:
9. Certifikat:
10. kundtjänst:
1Gratis kvalitetsgarantiperiod i 12 månader, förutom slitdelar.
5. Våra ingenjörer kan erbjuda utlandsservice, inklusive vägledning av installation, driftsättning, utbildning, etc, om våra kunder behöver.
11. Vanliga frågor:
1. När är leveranstiden? Leverans sker mellan 15 och 20 dagar från beställningsdatum. Snabbare leveranstid kan ordnas vid behov.2. Har du någon MOQ-gräns? Ja det beror på produkternas storlek och produktionsprocess.3. Vad är din betalningsmetod? Paypal, T/T, L/C, Western Unions, är tillgängliga.
